Una tenuta meccanica è un componente cruciale in molte applicazioni industriali, progettato per prevenire la perdita di fluidi, come liquidi o gas, tra due componenti che sono in movimento relativo, in genere un albero rotante e un alloggiamento stazionario. Tra le sue varie parti, la primavera svolge un ruolo vitale. Come fornitore di tenuta meccanica di fiducia, approfondirò le funzioni della molla in un sigillo meccanico in questo blog.
1. Mantenimento della pressione di contatto
Una delle funzioni primarie della molla in una tenuta meccanica è quella di mantenere una pressione di contatto costante tra le facce di tenuta. Le facce di tenuta, che di solito sono composte da un anello rotante e un anello stazionario, devono essere premuti strettamente per formare un sigillo efficace. La primavera fornisce la forza necessaria per mantenere queste due facce a stretto contatto, anche quando vi sono lievi variazioni nelle condizioni operative.
Ad esempio, durante l'inizio e l'arresto di una pompa, potrebbero esserci improvvise variazioni di pressione e temperatura. Queste modifiche possono far sì che l'albero si muova leggermente o l'alloggiamento dell'espansione o contrarre. Senza la molla, le facce di tenuta potrebbero separarsi, portando a perdite. La primavera funge da tampone, compensando questi piccoli spostamenti e garantendo che la pressione di contatto rimanga nell'intervallo ottimale.
2. Compensare per l'usura
Nel tempo, le facce di tenuta di una tenuta meccanica sperimenteranno l'usura a causa dell'attrito e della natura abrasiva dei fluidi sigillati. Mentre le facce usurano, il loro spessore diminuisce e senza un meccanismo per compensare questa usura, il sigillo alla fine fallirebbe. La molla in una tenuta meccanica applica continuamente la pressione, mettendo insieme le facce di tenuta e occupando lo spazio creato dall'usura.
Questa capacità di compensare l'usura estende la durata del sigillo meccanico. Invece di dover sostituire immediatamente il sigillo al primo segno di usura, la molla consente al sigillo di continuare a funzionare efficacemente per un periodo più lungo. Ciò non solo riduce i costi di manutenzione, ma minimizza anche i tempi di inattività nei processi industriali.
3. Assorbimento delle vibrazioni
In contesti industriali, le pompe e altre attrezzature funzionano spesso in condizioni in cui sono presenti vibrazioni. Queste vibrazioni possono essere causate da fattori come parti rotanti sbilanciate, fluttuazioni del flusso di fluidi o forze esterne. Le vibrazioni possono interrompere il contatto tra le facce di tenuta di una tenuta meccanica, portando a perdite.
La molla in una tenuta meccanica funge da ammortizzatore, smorzando le vibrazioni e impedendo loro di far separare le facce di tenuta. Fornisce una connessione flessibile tra le parti stazionarie e rotanti della tenuta, consentendo di adattarsi al movimento causato dalle vibrazioni senza compromettere l'integrità del sigillo.
4. Regolazione a diverse condizioni operative
Le guarnizioni meccaniche vengono utilizzate in una vasta gamma di applicazioni, ognuna con le proprie condizioni operative uniche. Queste condizioni possono variare in termini di pressione, temperatura, viscosità del fluido e velocità di rotazione. La molla in una tenuta meccanica può essere progettata per adattarsi a queste diverse condizioni.
Per applicazioni ad alta pressione, potrebbe essere necessaria una molla più forte per mantenere la pressione di contatto necessaria tra le facce di tenuta. Al contrario, in applicazioni a bassa pressione, è possibile utilizzare una molla più leggera. Allo stesso modo, nelle applicazioni in cui la temperatura varia in modo significativo, il materiale a molla può essere selezionato per avere le proprietà termiche appropriate per garantire che la forza a molla rimanga stabile nell'intervallo di temperatura.
Tipi di molle utilizzate nelle guarnizioni meccaniche
Esistono diversi tipi di molle utilizzate nelle guarnizioni meccaniche, ciascuna con i propri vantaggi e applicazioni.
Bobine
Le molle della bobina sono il tipo più comune di molla utilizzata nelle guarnizioni meccaniche. Sono relativamente semplici nel design e possono essere facilmente fabbricati per fornire una vasta gamma di forze a molla. Le molle della bobina possono essere una bobina singola o multipla, a seconda dei requisiti specifici del sigillo.
Le molle a bobina singola vengono spesso utilizzate in piccole tenute meccaniche o applicazioni in cui lo spazio è limitato. Forniscono una soluzione semplice e efficace per mantenere la pressione di contatto. Le molle a bobine multipli, d'altra parte, possono fornire una distribuzione più uniforme della forza attraverso le facce di tenuta, rendendole adatte a sigilli o applicazioni più grandi in cui sono necessarie forze più alte.
Soffiette
Le molle a soffietto sono un altro tipo di molla utilizzata nelle guarnizioni meccaniche. Sono realizzati con un tubo metallico sottile e ondulato in grado di espandersi e contrarsi assialmente. Le molle a soffietto offrono diversi vantaggi rispetto alle molle della bobina, tra cui una migliore resistenza alla corrosione e la capacità di compensare movimenti assiali più grandi.
Le molle a soffietto sono comunemente usate nelle applicazioni in cui il fluido sigillato è corrosivo o in cui vi sono significative espansioni e contrazioni termiche. Forniscono un sigillo ermetico intorno alla primavera, proteggendolo dagli effetti corrosivi del fluido.
Wave Springs
Le molle d'onda sono un tipo relativamente nuovo di molla utilizzata nelle guarnizioni meccaniche. Sono fatti di una striscia piatta di metallo che si forma in un'onda, simile alla forma. Le molle d'onda offrono un elevato tasso di molla in un design compatto, rendendole adatte per applicazioni in cui lo spazio è limitato.
Le molle d'onda possono fornire una forza più coerente su una gamma più ampia di deflessioni rispetto alle molle della bobina. Sono anche meno inclini all'installazione, il che li rende una scelta affidabile per applicazioni ad alta pressione.
Prodotti correlati nella nostra gamma

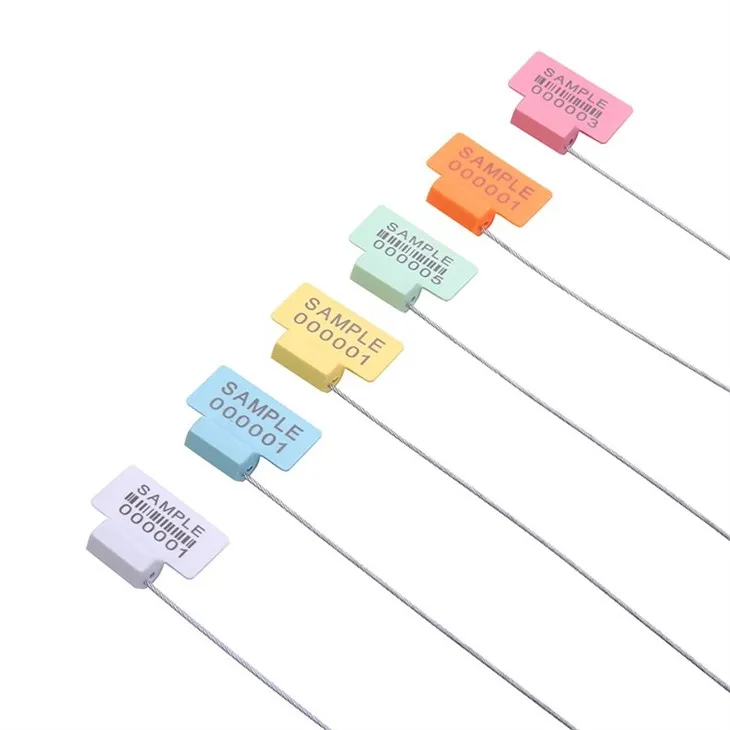

Come fornitore di foche meccaniche, offriamo anche una varietà di prodotti correlati, comeGuarnizioni del cavo esagonale,Sigilla del cavo esagonale di sicurezza, EGuarnizioni del cavo con grande tag. Queste guarnizioni per cavi vengono utilizzate in diversi settori per proteggere cavi, contenitori e altri articoli, fornendo un ulteriore livello di sicurezza e protezione.
Conclusione
La molla in una tenuta meccanica è un componente critico che svolge diverse funzioni essenziali. Mantiene la pressione di contatto tra le facce di tenuta, compensa l'usura, assorbe le vibrazioni e si regola a diverse condizioni operative. Comprendendo le funzioni della molla, gli ingegneri e il personale di manutenzione possono prendere decisioni informate durante la selezione e la manutenzione di guarnizioni meccaniche.
Se hai bisogno di foche meccaniche di alta qualità o uno qualsiasi dei nostri prodotti correlati, ti incoraggiamo a contattarci per una discussione dettagliata sulle tue esigenze. Il nostro team di esperti è pronto ad aiutarti a trovare le soluzioni più adatte per le tue applicazioni industriali.
Riferimenti
- Brown, Aw (2010). Sigilli meccanici: progettazione, selezione e installazione. New York: Industrial Press Inc.
- Fischer, RP (2015). Manuale della tecnologia di sigillatura. Oxford: Elsevier.
- Hutchinson, JW (2018). Sigilli e sistemi meccanici. Cambridge: Woodhead Publishing.
